Trong hệ thống truyền động công nghiệp, không phải lúc nào việc “quay được”, “kéo được tải” hay “giảm được tốc độ” cũng là đủ. Có những ứng dụng mà yêu cầu quan trọng hơn lại nằm ở khả năng dừng đúng lúc, giữ đúng vị trí và đảm bảo an toàn khi hệ thống ngừng hoạt động. Đây chính là lý do động cơ giảm tốc có phanh, còn gọi là motor giảm tốc có phanh hoặc motor giảm tốc có thắng, được sử dụng rộng rãi trong nhiều dây chuyền sản xuất, hệ thống nâng hạ, băng tải nghiêng, cửa công nghiệp, máy đóng gói và các thiết bị tự động hóa.

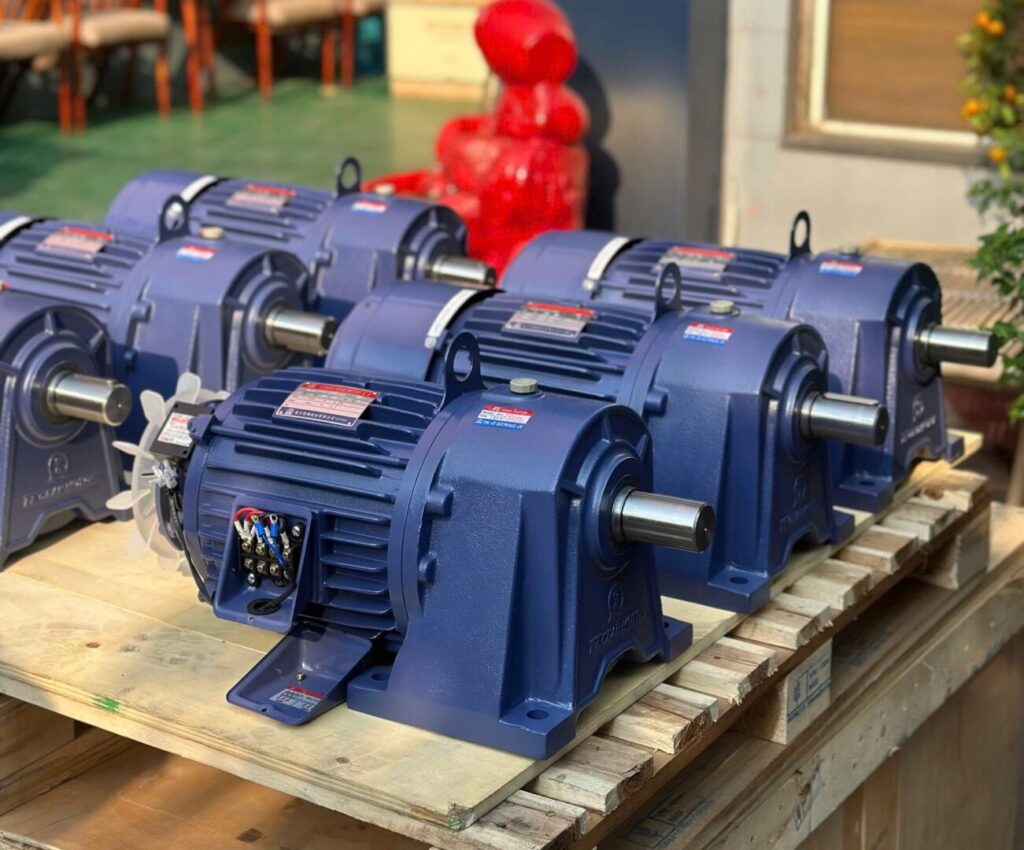

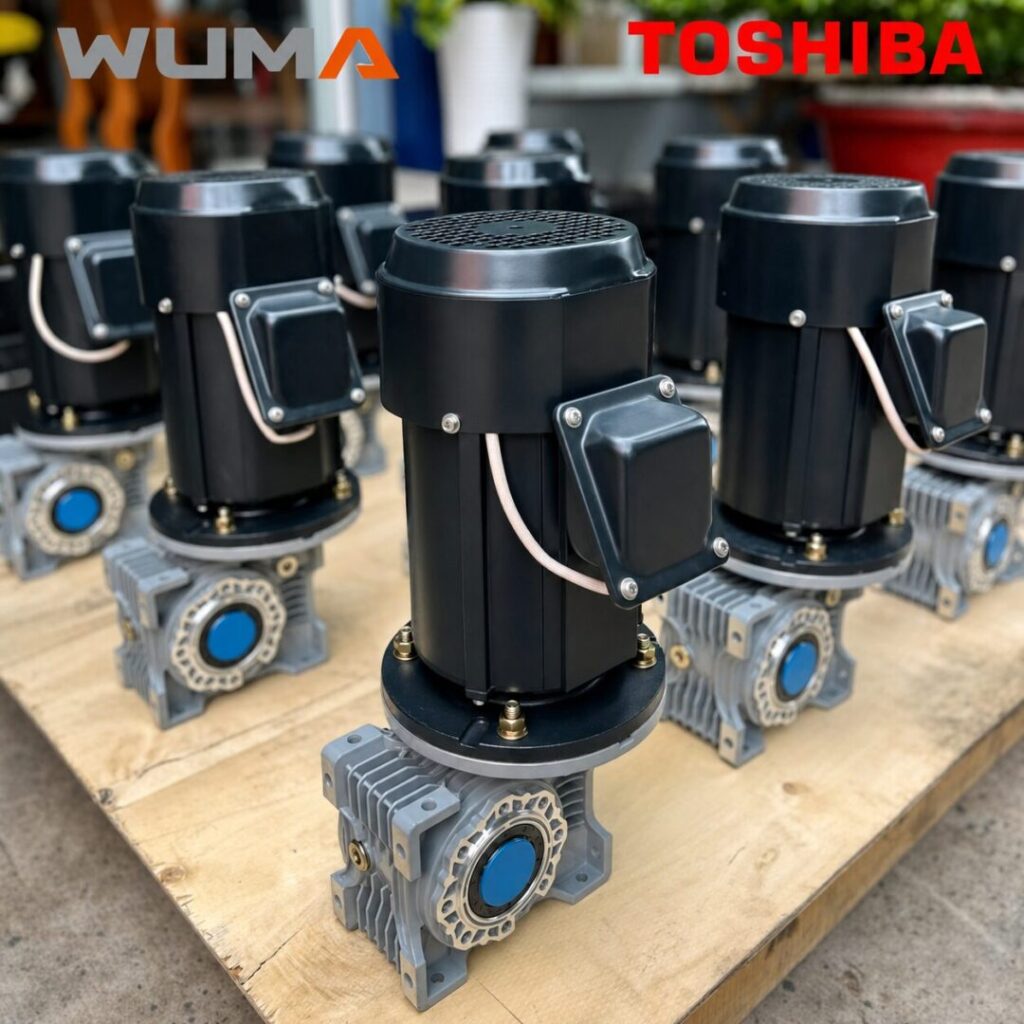

Về bản chất, động cơ giảm tốc có phanh là cụm truyền động tích hợp giữa động cơ điện, hộp giảm tốc và bộ phanh điện từ. Động cơ tạo chuyển động quay, hộp giảm tốc làm nhiệm vụ giảm tốc độ và tăng mô-men xoắn tại trục ra, còn bộ phanh giúp dừng hoặc giữ tải khi cần thiết. Sự kết hợp này giúp hệ thống không chỉ vận hành ổn định mà còn kiểm soát được trạng thái dừng một cách an toàn hơn.
Đối với nhiều doanh nghiệp, chọn đúng motor giảm tốc có phanh không chỉ là chọn một thiết bị truyền động. Đó là quyết định liên quan trực tiếp đến an toàn lao động, tuổi thọ máy móc, độ chính xác của dây chuyền và chi phí vận hành lâu dài.
Vì sao nhiều hệ thống bắt buộc phải dùng motor giảm tốc có phanh?
Trong thực tế, có nhiều hệ thống nếu chỉ dùng motor giảm tốc thông thường sẽ không đủ an toàn. Khi motor ngừng cấp điện, tải vẫn có thể tiếp tục di chuyển do quán tính, trọng lực hoặc lực kéo từ cơ cấu máy. Với những ứng dụng đơn giản, điều này có thể chỉ gây lệch vị trí. Nhưng với các hệ thống nâng hạ, băng tải nghiêng hoặc cửa công nghiệp, hậu quả có thể nghiêm trọng hơn rất nhiều.
Đảm bảo an toàn cho người và thiết bị
Trong các hệ thống cẩu nâng, tời kéo, palang hoặc máy nâng hạ, tải trọng thường chịu tác động trực tiếp của trọng lực. Nếu mất điện đột ngột mà không có phanh, tải có thể bị trôi, tụt hoặc rơi xuống. Vì vậy, bộ phanh không còn là phụ kiện tùy chọn mà trở thành một phần bắt buộc của hệ thống an toàn.
Giữ tải tại vị trí cố định
Một số dây chuyền sản xuất yêu cầu sản phẩm phải dừng đúng vị trí để thực hiện công đoạn tiếp theo như đóng gói, chiết rót, ép, cắt, nâng chuyển hoặc định vị. Nếu motor dừng nhưng trục vẫn quay thêm do quán tính, sản phẩm có thể bị lệch, gây lỗi hàng loạt.
Chống trôi tải trên mặt phẳng nghiêng
Với băng tải nghiêng, gàu tải, vít tải hoặc hệ thống vận chuyển hàng lên cao, khi motor dừng lại, tải có xu hướng trôi ngược. Phanh giúp giữ trục motor và hộp giảm tốc không quay ngược, từ đó giữ ổn định toàn bộ hệ thống.
Bảo vệ motor và cơ cấu máy
Nếu chỉ dùng điện để giữ motor đứng yên trong thời gian dài, motor có thể nóng lên, tiêu hao điện năng và giảm tuổi thọ. Trong khi đó, phanh cơ khí có thể giữ tải mà không cần motor tạo mô-men liên tục.
Nguyên lý hoạt động của động cơ giảm tốc có phanh

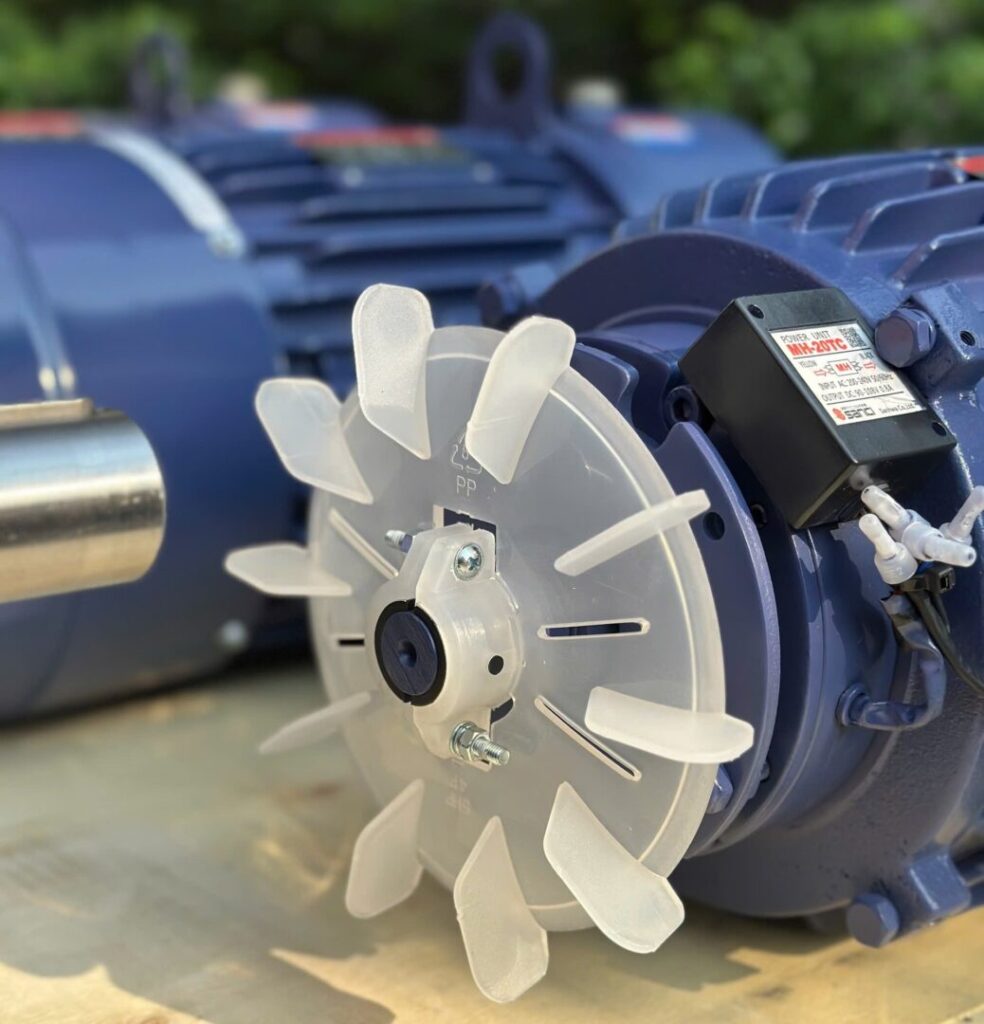

Phần lớn motor giảm tốc có phanh trong công nghiệp sử dụng phanh điện từ. Loại phanh này thường hoạt động theo cơ chế an toàn khi mất điện, nghĩa là khi không có điện cấp vào bộ phanh, phanh sẽ tự động đóng lại để khóa trục motor.
Có thể hiểu đơn giản theo hai trạng thái.
- Khi chưa cấp điện cho phanh, lò xo bên trong bộ phanh sẽ ép đĩa phanh vào bề mặt ma sát. Lực ép này tạo ra mô-men hãm, giúp giữ trục motor không quay. Đây là trạng thái an toàn mặc định. Nhờ cơ chế này, khi mất điện đột ngột, hệ thống vẫn được giữ lại thay vì bị trôi tự do.
- Khi cấp điện cho phanh, cuộn dây điện từ sinh ra lực hút, thắng lại lực lò xo và kéo đĩa phanh tách khỏi bề mặt ma sát. Lúc này trục motor được giải phóng, động cơ có thể quay và truyền lực qua hộp giảm tốc đến thiết bị.
Điểm quan trọng là cần xác định đúng điện áp cấp cho bộ phanh. Có loại phanh dùng nguồn DC độc lập như 24VDC, có loại dùng nguồn AC thông qua bộ chỉnh lưu. Nếu chọn sai điện áp hoặc đấu nối sai, phanh có thể không nhả, không đóng đủ lực hoặc nghiêm trọng hơn là cháy cuộn phanh.
Ngoài ra, một số dòng motor giảm tốc có phanh còn có cần nhả phanh bằng tay. Tính năng này rất hữu ích trong trường hợp mất điện, cần đưa thiết bị về vị trí an toàn hoặc thao tác bảo trì.
Hệ thống nào nên dùng thắng thay vì khóa cơ?
Trong một số hệ thống, kỹ sư có thể cân nhắc giữa phanh điện từ, khóa cơ khí, cót chặn hoặc cơ cấu hãm một chiều. Tuy nhiên, không phải trường hợp nào khóa cơ cũng thay thế được phanh.
Doanh nghiệp nên dùng thắng khi:
- Hệ thống cần dừng và giữ tải theo cả hai chiều quay: Khóa cơ hoặc cót chặn thường chỉ ngăn chuyển động theo một chiều, phù hợp với một số ứng dụng chống quay ngược đơn giản. Trong khi đó, phanh điện từ có thể giữ trục motor ở cả hai chiều, phù hợp hơn với các hệ thống đảo chiều, nâng hạ hoặc định vị.
- Hệ thống có tần suất dừng – chạy cao: Khóa cơ thường tạo va đập cơ khí khi ăn khớp, dễ gây mòn và tiếng ồn nếu đóng mở liên tục. Phanh điện từ, nếu chọn đúng mô-men và đúng tần suất làm việc, sẽ giúp quá trình dừng được kiểm soát tốt hơn.
- Hệ thống cần dừng chính xác theo tín hiệu điều khiển: Phanh điện từ có thể kết hợp với PLC, biến tần hoặc bộ điều khiển để đóng/mở theo chu trình vận hành. Đây là lợi thế lớn trong các dây chuyền tự động hóa.
- Cần nhả phanh thủ công trong tình huống khẩn cấp: Với cửa công nghiệp, cửa hầm, thang nâng hàng hoặc hệ thống cần thao tác cứu hộ, khả năng nhả phanh bằng tay là yếu tố rất quan trọng.
Tiêu chí lựa chọn động cơ giảm tốc có phanh theo ứng dụng thực tế
Đối với băng tải nghiêng
Băng tải nghiêng là một trong những ứng dụng rất thường gặp của motor giảm tốc có phanh. Tiêu chí quan trọng nhất là chọn mô-men phanh đủ để giữ tải không bị trôi ngược khi dừng máy. Tuy nhiên, phanh cũng không nên quá gắt, vì dừng quá đột ngột có thể làm hàng hóa bị xô lệch, đổ ngã hoặc gây giật cơ khí lên băng tải, khớp nối và ổ bi.
Với băng tải dài, tải nặng hoặc tần suất dừng nhiều, cần tính đến quán tính của toàn bộ hệ thống. Phanh phải có khả năng chịu được năng lượng sinh ra trong quá trình hãm. Nếu chọn phanh quá nhỏ, đĩa ma sát dễ bị nóng, mòn nhanh và giảm khả năng giữ tải sau một thời gian vận hành.
Đối với cẩu nâng, tời kéo, palang
Đây là nhóm ứng dụng yêu cầu an toàn cao nhất. Khi lựa chọn motor giảm tốc có phanh cho cẩu nâng hoặc tời kéo, không thể chỉ nhìn vào công suất motor. Cần quan tâm đến tải trọng nâng, tốc độ nâng, hệ số an toàn, đường kính tang cuốn, tần suất làm việc và điều kiện dừng khẩn cấp.
Phải chọn loại phanh chuyên dụng để đảm bảo an toàn, Mô-men phanh thường phải có hệ số dự phòng cao hơn mô-men làm việc thực tế. Với hệ thống nâng hạ, nên ưu tiên loại phanh có khả năng điều chỉnh khe hở, dễ kiểm tra độ mòn đĩa phanh và thuận tiện bảo trì định kỳ. Nếu phanh bị mòn nhưng không được điều chỉnh, lực giữ tải sẽ giảm dần, gây nguy hiểm trong vận hành.
Đối với cửa công nghiệp, cửa tự động, cửa hầm
Với các hệ thống cửa, yêu cầu không chỉ là giữ được cửa mà còn phải vận hành êm, ít tiếng ồn và đảm bảo an toàn cho người sử dụng. Motor giảm tốc có phanh cần được chọn sao cho cửa dừng đúng vị trí, không bị trôi, không va đập mạnh ở cuối hành trình.
Một tiêu chí rất quan trọng là nên có cơ chế nhả phanh bằng tay. Khi mất điện hoặc cần bảo trì, người vận hành có thể mở hoặc đóng cửa thủ công. Ngoài ra, tùy môi trường lắp đặt, cần quan tâm đến cấp bảo vệ IP, khả năng chống bụi, chống ẩm và độ bền của cụm phanh.
Đối với máy đóng gói, máy chiết rót, dây chuyền định vị
Nhóm ứng dụng này yêu cầu độ chính xác cao. Motor giảm tốc có phanh cần giúp cơ cấu dừng đúng vị trí để sản phẩm không bị lệch trong quá trình đóng gói, in date, cắt, ép, chiết rót hoặc chuyển công đoạn.
Tiêu chí lựa chọn không chỉ là mô-men phanh mà còn là thời gian phản hồi của phanh, độ ổn định khi đóng/mở liên tục và khả năng phối hợp với biến tần hoặc PLC. Nếu phanh phản hồi chậm, hệ thống có thể dừng sai vị trí. Nếu phanh đóng quá gắt, máy có thể bị rung, ảnh hưởng đến độ chính xác của sản phẩm.
Đối với hệ thống tự động hóa, robot, servo
Với robot hoặc các cơ cấu tự động hóa chính xác, motor giảm tốc có phanh cần có độ rơ thấp, thời gian phản hồi nhanh và thiết kế nhỏ gọn. Trong nhóm này, phanh thường không chỉ để dừng mà còn để giữ vị trí khi trục đang mang tải hoặc khi hệ thống ngắt nguồn.
Cần đặc biệt quan tâm đến độ chính xác của hộp giảm tốc, độ rơ cơ khí, khả năng chịu tải hướng tâm – hướng trục và độ bền khi vận hành lặp lại nhiều chu kỳ. Nếu ứng dụng yêu cầu định vị cao, nên chọn giải pháp có tư vấn kỹ thuật cụ thể thay vì chỉ chọn theo công suất motor.
Đối với băng tải đứng, gàu tải, vít tải
Những hệ thống này thường có đặc điểm là tải có thể trôi ngược hoặc tụt xuống khi motor dừng. Vì vậy, phanh cần đủ lực giữ tải trong trạng thái đứng yên. Ngoài ra, nếu vật liệu vận chuyển là hàng rời, bột, hạt, nông sản hoặc nguyên liệu công nghiệp, cần tính thêm hiện tượng tải không đều, kẹt tải hoặc tải va đập.
Với môi trường nhiều bụi, độ ẩm hoặc nhiệt độ cao, cần chọn motor giảm tốc có phanh có cấp bảo vệ phù hợp, vật liệu phanh ổn định và thiết kế dễ bảo trì.
Những thông số cần kiểm tra khi chọn motor giảm tốc có phanh
Khi chọn động cơ giảm tốc có phanh, cần kiểm tra tối thiểu các thông số sau:
- Công suất motor và tốc độ đầu ra sau giảm tốc: Đây là hai thông số cơ bản để xác định motor có đáp ứng yêu cầu vận hành hay không.
- Tỷ số truyền: Tỷ số truyền quyết định tốc độ và mô-men tại trục ra. Chọn sai tỷ số truyền có thể làm máy chạy quá nhanh, quá chậm hoặc không đủ lực kéo.
- Mô-men phanh: Đây là thông số cực kỳ quan trọng, đặc biệt với tải nâng hạ, băng tải nghiêng và hệ thống giữ vị trí. Không nên chọn phanh chỉ vừa đủ trên lý thuyết, mà cần có hệ số an toàn phù hợp.
- Điện áp phanh: Cần kiểm tra rõ phanh dùng 24VDC, 90VDC, 220VAC hay thông qua bộ chỉnh lưu. Việc nhầm điện áp có thể gây lỗi ngay khi lắp đặt.
- Tần suất đóng mở phanh: Nếu hệ thống dừng – chạy liên tục, phanh phải đủ khả năng chịu nhiệt và chịu mài mòn.
- Môi trường làm việc: Với môi trường bụi, ẩm, ngoài trời, thực phẩm hoặc hóa chất, cần chọn cấp bảo vệ và vật liệu phù hợp.
- Khả năng bảo trì: Phanh có dễ kiểm tra, dễ thay đĩa ma sát, dễ điều chỉnh khe hở hay không sẽ ảnh hưởng lớn đến chi phí vận hành lâu dài.
Tại sao chọn động cơ giảm tốc có phanh tại Ngọc Tiên?
Với thiết bị truyền động có liên quan trực tiếp đến an toàn và độ ổn định của dây chuyền, khách hàng không nên chọn sản phẩm chỉ dựa trên giá. Điều quan trọng hơn là chọn đúng cấu hình, đúng ứng dụng, đúng tải trọng và có đơn vị kỹ thuật đủ kinh nghiệm để tư vấn.
Ngọc Tiên cung cấp các giải pháp động cơ giảm tốc, hộp giảm tốc và motor giảm tốc có phanh cho nhiều ứng dụng công nghiệp khác nhau như băng tải, máy chế tạo, hệ thống nâng hạ, cửa công nghiệp, máy đóng gói, hệ thống tự động hóa và các dây chuyền sản xuất đặc thù.
Lợi thế của Ngọc Tiên nằm ở khả năng tư vấn theo ứng dụng thực tế, không chỉ bán theo mã hàng. Đội ngũ kỹ thuật có thể hỗ trợ khách hàng kiểm tra công suất, tốc độ, tỷ số truyền, mô-men tải, mô-men phanh, điều kiện lắp đặt và môi trường vận hành để chọn giải pháp phù hợp hơn.
Bên cạnh đó, Ngọc Tiên có nguồn hàng chính hãng, đầy đủ chứng từ, danh mục sản phẩm đa dạng và kinh nghiệm nhiều năm trong ngành truyền động công nghiệp. Với những ứng dụng quan trọng, việc chọn đúng ngay từ đầu giúp doanh nghiệp giảm rủi ro dừng máy, tránh hư hỏng thiết bị và đảm bảo an toàn cho người vận hành.
Nếu doanh nghiệp đang cần lựa chọn động cơ giảm tốc có phanh cho băng tải, cẩu nâng, cửa công nghiệp, máy đóng gói, hệ thống tự động hóa hoặc dây chuyền sản xuất đặc thù, hãy liên hệ Ngọc Tiên để được tư vấn kỹ thuật phù hợp.
