Trong ngành công nghiệp sản xuất hiện nay, động cơ giảm tốc giữ vai trò quan trọng trong việc giúp máy móc vận hành ổn định, đúng tốc độ và đủ lực kéo theo yêu cầu thực tế. Từ băng tải, máy khuấy, gàu tải, máy trộn đến các dây chuyền tự động hóa, thiết bị này giúp chuyển đổi năng lượng từ động cơ thành chuyển động phù hợp cho từng ứng dụng.
Nhờ khả năng giảm tốc độ quay và tăng mô-men xoắn, động cơ giảm tốc góp phần nâng cao hiệu quả vận hành, giảm hao mòn thiết bị và hỗ trợ doanh nghiệp tối ưu chi phí sản xuất trong dài hạn.
Tổng quan về động cơ giảm tốc
Động cơ giảm tốc (hay còn gọi là motor giảm tốc hoặc gearmotor), là một đơn vị truyền động bao gồm sự kết hợp giữa động cơ điện và hộp giảm tốc. Trong đó, động cơ điện tạo ra chuyển động quay, còn hộp giảm tốc có nhiệm vụ giảm tốc độ đầu ra và tăng mô-men xoắn để phù hợp với yêu cầu vận hành thực tế.
Thiết bị này được sử dụng rộng rãi trong các hệ thống công nghiệp cần tốc độ ổn định, lực kéo lớn và khả năng vận hành bền bỉ như băng tải, máy khuấy, gàu tải, máy trộn, hệ thống nâng hạ và các dây chuyền tự động hóa.
Hai cấu trúc lắp ráp phổ biến của động cơ giảm tốc
Động cơ giảm tốc (motor giảm tốc) thường được chia thành hai cấu trúc lắp ráp chính dựa trên nhu cầu về không gian, tính linh hoạt và khả năng thay thế khi bảo trì.
Loại tích hợp liền thân (Compact/Integrated Geared Motor)
Đây là dạng động cơ giảm tốc được thiết kế thành một cụm đồng nhất, trong đó động cơ điện và hộp giảm tốc được kết nối trực tiếp với nhau. Thiết kế này giúp tổng thể thiết bị nhỏ gọn, giảm trọng lượng, tiết kiệm không gian lắp đặt và hạn chế rủi ro sai lệch trục trong quá trình vận hành.
Loại lắp rời với động cơ tiêu chuẩn (Modular/Adapter Design)
Ở dạng này, hộp giảm tốc được thiết kế với bộ adapter, thường sử dụng các chuẩn mặt bích phổ biến như IEC B5 hoặc B14 để lắp với động cơ điện tiêu chuẩn. Ưu điểm của cấu trúc này là tính linh hoạt cao, dễ thay thế động cơ khi cần bảo trì hoặc sửa chữa, đồng thời giúp doanh nghiệp thuận tiện hơn trong việc quản lý phụ tùng dự phòng.
Nguyên lý hoạt động của động cơ giảm tốc (motor giảm tốc)
Nguyên lý cốt lõi của động cơ giảm tốc là hoạt động như một bộ chuyển đổi năng lượng, tập trung vào việc biến đổi tốc độ và mô-men xoắn.
Cơ chế truyền động
Lực xoắn từ động cơ điện được truyền qua các cấp bánh răng (gear stages) bên trong hộp số. Tùy thuộc vào thiết kế (bánh răng nghiêng, bánh răng côn, hay hành tinh), lực này sẽ được chuyển đổi theo một tỷ số nhất định.
- Giảm tốc độ: Hộp số làm chậm tốc độ quay của động cơ xuống mức cần thiết cho ứng dụng thực tế.
- Tăng mô-men xoắn: Theo quy luật bảo toàn năng lượng, khi tốc độ giảm đi, mô-men xoắn đầu ra sẽ tăng lên tương ứng (trừ đi phần hiệu suất tổn hao). Điều này cho phép các động cơ điện nhỏ có thể di chuyển những tải trọng khổng lồ lên đến hàng chục nghìn Newton mét (Nm)]
Tỷ số truyền (i) là thước đo mức độ giảm tốc của hộp giảm tốc, được tính bằng tỷ lệ giữa tốc độ đầu vào và tốc độ đầu ra.
Công thức: i = Tốc độ đầu vào / Tốc độ đầu ra
Ví dụ: Động cơ điện 4 cực có tốc độ khoảng 1450 vòng/phút.Hộp giảm tốc có tỷ số truyền i = 20. Khi đó, tốc độ vòng quay đầu ra của hộp giảm tốc là: 1450 / 20 = 72,5 vòng/phút, có thể làm tròn khoảng 73 vòng/phút.
Ứng dụng thực tế của motor giảm tốc trong công nghiệp
Motor giảm tốc công nghiệp được sử dụng nhiều nhất trong:
- Hệ thống nâng hạ
- Hệ thống băng tải
- Hệ thống bơm quạt
- Hệ thống máy cán/cắt gọt
- Hệ thống khuấy trộn
Phân loại động cơ giảm tốc
1. Phân loại theo cấu trúc cơ khí và hướng truyền lực (Layout)
Đây là cách phân loại cơ bản nhất để xác định cách lắp đặt máy trong không gian.
- Trục thẳng (Helical Inline): Lực truyền dọc theo trục động cơ hoặc đồng tâm, thường sử dụng bánh răng nghiêng để vận hành êm ái.
- Trục song song (Parallel Shaft): Có thiết kế dẹt, tối ưu cho không gian lắp đặt hẹp theo chiều ngang.
- Trục vuông góc (Right-Angle): Đổi hướng truyền lực 90 độ, bao gồm các loại bánh răng côn (Bevel), trục vít (Worm) hoặc Hypoid.
- Trục rỗng (Hollow Shaft): Thiết kế cho phép trục máy công tác xỏ trực tiếp vào hộp số, giúp loại bỏ khớp nối và tiết kiệm không gian.
2. Phân loại theo loại động cơ điện tích hợp
Tùy thuộc vào nguồn điện và yêu cầu điều khiển, gearmotor được chia theo loại motor đi kèm.
- Động cơ xoay chiều (AC Geared Motors): Bao gồm loại 1 pha hoặc 3 pha, là dòng phổ biến nhất cho các ứng dụng công nghiệp thông thường.
- Động cơ một chiều (DC Geared Motors): Sử dụng nam châm vĩnh cửu (PMDC), cung cấp mô-men xoắn khởi động lớn và khả năng đảo chiều nhanh
- Động cơ Servo (Servo Geared Motors): Kết hợp với servomotor (đồng bộ hoặc không đồng bộ) để đạt độ chính xác cực cao và tính năng động trong điều khiển chuyển động.
- Động cơ bước (Stepper Motor) Động cơ bước quay theo từng bước góc cố định. Mỗi xung điều khiển tương ứng với một bước quay nhất định.
3. Phân loại theo nguyên lý bộ truyền răng
Tiêu chí này quyết định khả năng chịu tải và hiệu suất cơ khí của thiết bị.
- Bánh răng nghiêng (Helical): Các răng khớp nhau dần dần, giảm tiếng ồn và rung động.
- Bánh răng hành tinh (Planetary): Gồm bánh răng mặt trời và các bánh răng vệ tinh, cung cấp mật độ công suất cao và độ chính xác tuyệt vời trong kích thước nhỏ gọn.

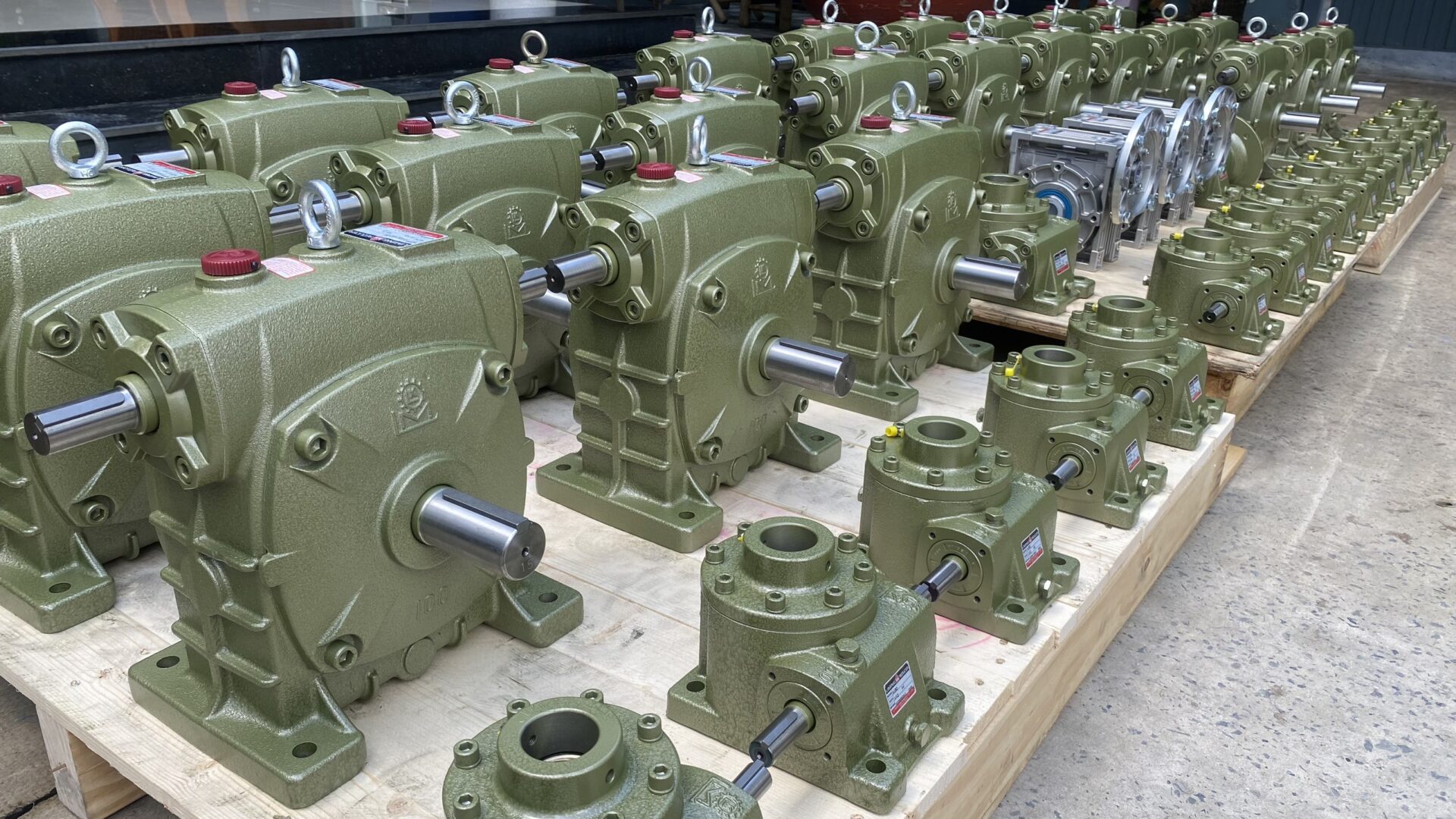

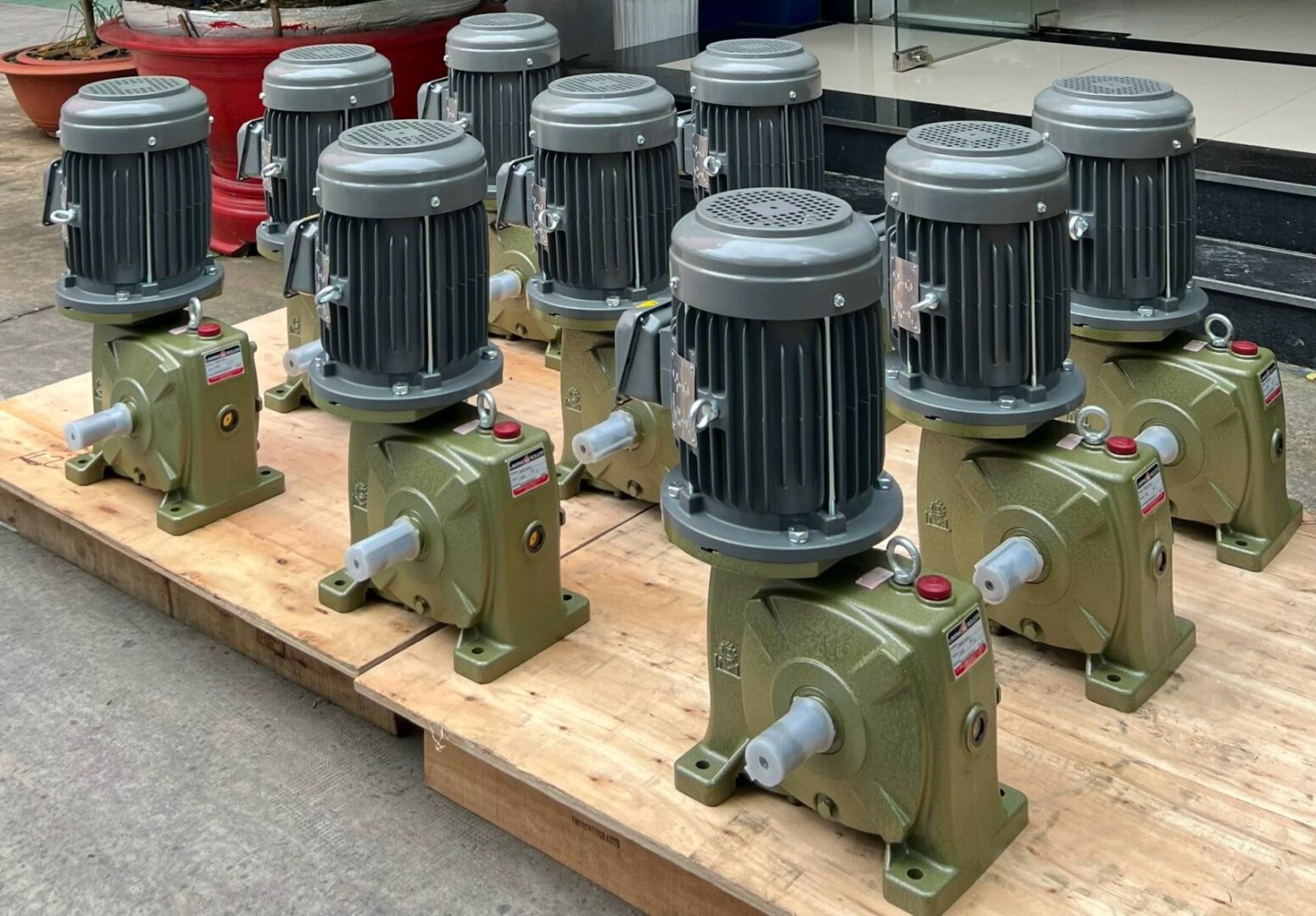

- Trục vít – Bánh vít (Worm): Đạt tỷ số truyền cao trong một cấp và có khả năng tự hãm (self-locking)
- Bánh răng Hypoid: Một dạng biến thể của bánh răng côn giúp đạt hiệu suất cao và mô-men xoắn lớn hơn trục vít.
- Nguyên lý Cycloid (CYKODRIVE): Sử dụng cơ chế đĩa lệch tâm thay vì răng truyền thống, giúp chịu được tải va đập cực lớn và không bị gãy răng.
4. Phân loại theo đặc tính môi trường và chức năng đặc biệt
Đáp ứng các tiêu chuẩn an toàn và vệ sinh khắc nghiệt.
- Chống cháy nổ (Explosion-proof): Tuân thủ tiêu chuẩn ATEX hoặc Class I/Division 1 & 2 cho môi trường có khí gas hoặc bụi dễ cháy.
- Thép không gỉ (Stainless Steel/Wash-down): Kháng axit, kiềm và nước, chuyên dụng cho ngành thực phẩm và dược phẩm (tiêu chuẩn IP69K).
- Thay đổi tốc độ (Variable speed): Cho phép điều chỉnh tốc độ đầu ra linh hoạt bằng tay quay hoặc điều khiển từ xa.
- DuoDrive: Một thiết kế tích hợp cực kỳ nhỏ gọn giữa động cơ IE5+ và hộp số một cấp, tối ưu cho hiệu suất năng lượng.
Hướng dẫn lựa chọn động cơ giảm tốc chuẩn kỹ thuật
Để chọn đúng động cơ giảm tốc (gearmotor), cần đánh giá các thông số kỹ thuật và đặc thù tải thực tế của hệ thống.
1. Xác định các thông số cơ bản (Công suất – Tốc độ – Mô-men xoắn)
Đây là bước đầu tiên và quan trọng nhất. Cần xác định:
- Công suất (kW/HP): phù hợp với tải vận hành.
- Tốc độ đầu ra (RPM): đúng yêu cầu ứng dụng.
- Mô-men xoắn (Torque): đảm bảo đủ lực kéo và tải.
Ba yếu tố này quyết định khả năng vận hành ổn định của hệ truyền động.
2. Xác định hệ số phục vụ tối thiểu (Service Factor)
Service Factor thể hiện khả năng làm việc của động cơ giảm tốc trong điều kiện tải thực tế.
Cần xem xét:
- Mức độ tải va đập
- Thời gian hoạt động mỗi ngày
- Tần suất đóng/mở máy
Tải càng nặng hoặc vận hành liên tục, hệ số phục vụ càng cần cao hơn.
3. Xác định cỡ (Size) động cơ giảm tốc phù hợp
Sau khi tính tải và hệ số phục vụ, cần chọn đúng size gearmotor để đảm bảo:
- Chịu tải tốt
- Tản nhiệt ổn định
- Độ bền cơ học cao
- Phù hợp không gian lắp đặt
Chọn đúng size giúp tránh quá tải hoặc lãng phí chi phí đầu tư.
4. Xác định các yếu tố: Lắp đặt – Môi trường – Động cơ – Lực tác động
Ngoài công suất, cần đánh giá thêm:
- Lắp đặt: chân đế, mặt bích, treo trục, trục thẳng hay vuông góc
- Môi trường: bụi, nước, hóa chất, nhiệt độ cao, cháy nổ
- Loại động cơ: có phanh, chạy biến tần, quạt cưỡng bức…
- Lực tác động: radial load và axial load lên trục
Đây là các yếu tố ảnh hưởng trực tiếp đến tuổi thọ thiết bị.
5. Hoàn tất và lựa chọn động cơ giảm tốc phù hợp
Sau khi đánh giá đầy đủ, kỹ sư cần kiểm tra lại:
- Đúng công suất
- Đúng tốc độ đầu ra
- Đủ mô-men xoắn
- Service Factor phù hợp
- Size phù hợp
- Đúng kiểu lắp đặt
- Phù hợp môi trường làm việc
Một động cơ giảm tốc được chọn đúng sẽ giúp hệ thống vận hành ổn định, bền bỉ và tối ưu chi phí lâu dài.
Lựa chọn động cơ giảm tốc chính hãng cùng Công ty Ngọc Tiên
Trong hệ truyền động công nghiệp, chọn đúng động cơ giảm tốc không chỉ là chọn một thiết bị có đủ công suất, mà còn là chọn đúng giải pháp phù hợp với tải, tốc độ, môi trường làm việc và yêu cầu vận hành lâu dài.
Với nhiều năm kinh nghiệm trong lĩnh vực động cơ điện, hộp giảm tốc và biến tần công nghiệp, Công ty Ngọc Tiên cung cấp các giải pháp truyền động phù hợp cho nhiều ngành sản xuất như băng tải, gàu tải, máy khuấy, máy cán tôn, ngành thép, xử lý nước thải, nuôi tôm, chế tạo máy và các dây chuyền công nghiệp.

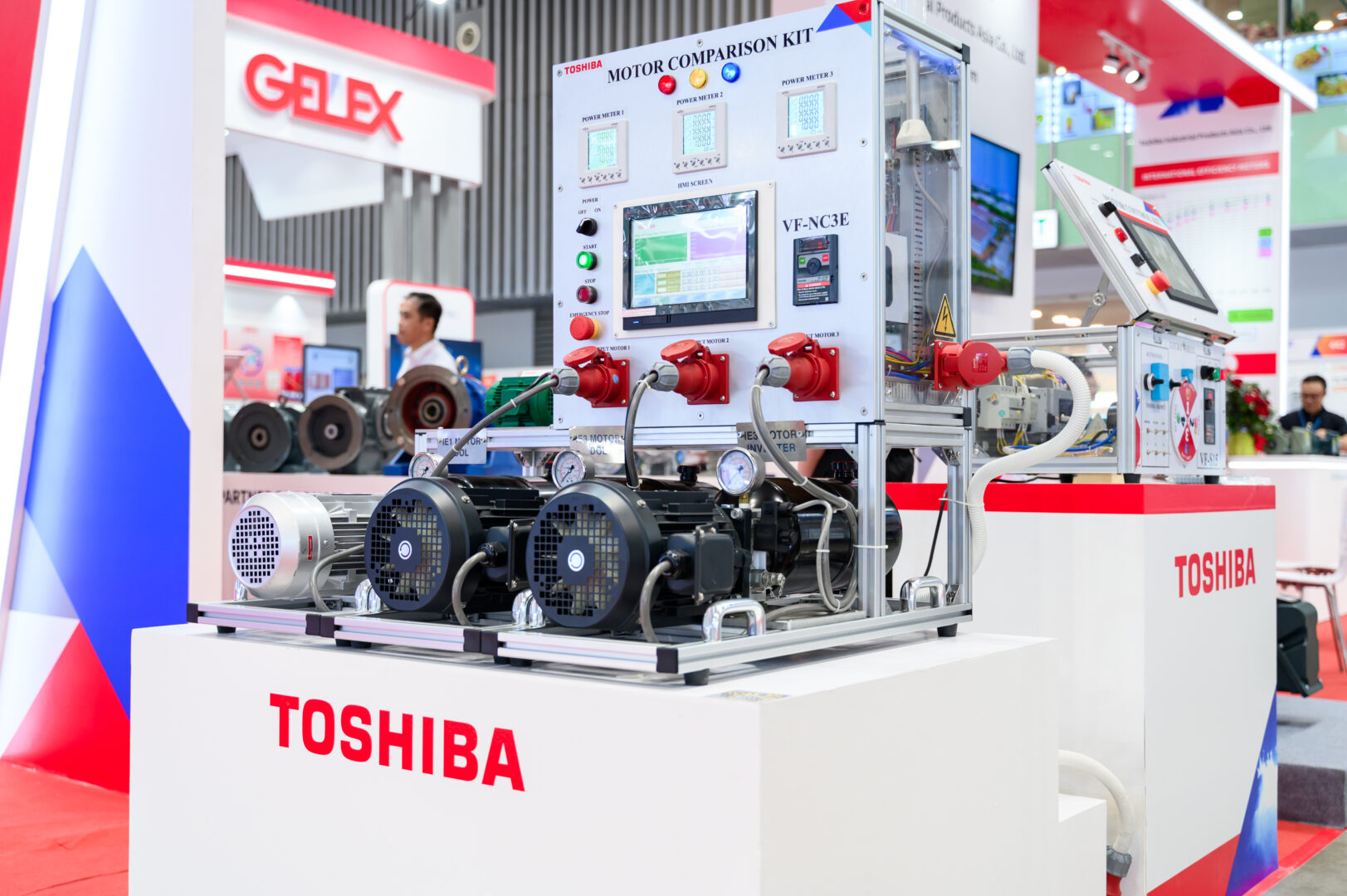

Ngọc Tiên phân phối nhiều dòng sản phẩm chính hãng như động cơ điện Toshiba, hộp giảm tốc Liming, motor giảm tốc Tunglee, giảm tốc tải nặng Redsun, hộp giảm tốc trục vít EED, Wuma, động cơ điện SGP… đáp ứng đa dạng nhu cầu từ tải nhẹ, tải trung bình đến các ứng dụng tải nặng.
Khi lựa chọn động cơ giảm tốc tại Ngọc Tiên, khách hàng được hỗ trợ:
Tư vấn đúng theo ứng dụng thực tế:
Đội ngũ kỹ thuật hỗ trợ xác định công suất, tốc độ đầu ra, mô-men xoắn, tỷ số truyền, hệ số phục vụ và kiểu lắp đặt phù hợp.
Sản phẩm chính hãng, nguồn gốc rõ ràng:
Các sản phẩm được cung cấp với thông tin xuất xứ minh bạch, chứng từ phù hợp và chính sách bảo hành rõ ràng.
Danh mục hàng đa dạng:
Ngọc Tiên cung cấp nhiều lựa chọn về động cơ điện, hộp giảm tốc, motor giảm tốc và giải pháp truyền động đồng bộ, giúp khách hàng dễ dàng chọn thiết bị phù hợp với từng yêu cầu kỹ thuật.
Hỗ trợ kỹ thuật và sau bán hàng:
Không chỉ dừng lại ở việc cung cấp sản phẩm, Ngọc Tiên đồng hành cùng khách hàng trong quá trình lựa chọn, lắp đặt, vận hành và xử lý các vấn đề kỹ thuật phát sinh.
Nếu doanh nghiệp đang cần lựa chọn động cơ giảm tốc công nghiệp chính hãng cho băng tải, máy khuấy, gàu tải, máy cán tôn hoặc các hệ truyền động đặc thù, Công ty Ngọc Tiên có thể hỗ trợ tư vấn giải pháp phù hợp, giúp hệ thống vận hành ổn định, bền bỉ và tối ưu chi phí dài hạn.
